Старший. Нет.

Деталь положения нет.

Описание

Ссылка нет.

Количество

1

2

Носящ Буша (сторона мотора)

311100-04

4

2

3

Носящ Буша (сторона картера)

311100-05

2

3

4

Шайба тяги (сторона мотора)

320500-06

2

4

5

Шайба тяги (сторона картера)

320500-06

2

5

9

Ведущий шатун/поршень полный

302297-37

6

6

10

Ведущий шатун полный

302115-01

6

7

15

поршень полный

302233-05

7

8

18

Кольцо паза 1-Compression

382300-55

12

9

19

Кольцо паза 2-Compression

382310-22

12

10

25

Носящ крышку полную

305125-03

1

11

31

Шайба тяги

320500-07

2

12

35

Колцеобразное уплотнение для масляного насоса

372001-19

4

13

42

Переключатель давления масла Diiferntial, перепад p

347319-01

1

14

48

Уплотнение вала

374027-01

2

15

59

Газовый фильтр всасывания

362004-02

1

16

85

Фильтр для масла

362003-01

6

17

88

Колцеобразное уплотнение для стекла видимости

372003-15

4

18

104

клапан сброса давления

361100-21

1

19

119

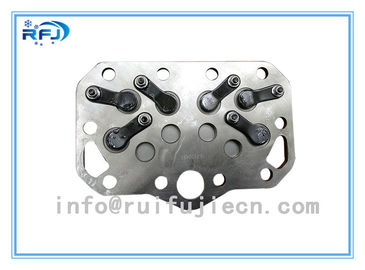

Плита клапана полная

304051-02

6

20

120

Набивка

372511-09

12

21

121

Набивка

372616-03

12

22

136

Терминальная плита полная

343416-02

1

25

152

Терминалы полные

343414-07

1

26

159

Промежуточная плита

375006-01

1

27

171

Набор набивкой

372811-07

4

28

Компрессор полный

6H25.2Y-40P

1

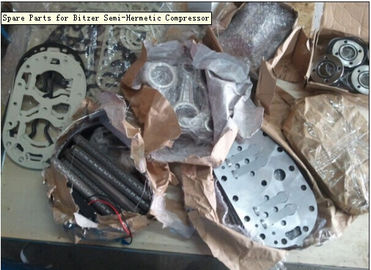

Запасные части для модели: 4G20.2Y/4P

Серия нет.

Имя деталя

Включая

Количество

QTY частей полного компрессора

1

    Набор масляного насоса

1 насос

1 набор

1 насос

2

Набор плиты клапана

Плита 2 клапанов

1 набор

Плита 2 клапанов

выпускной золотник 12 ПК

Выпускной золотник 12

приемный клапан 8 ПК

Приемный клапан 8

3

Наборы поршеня и кольца поршеня

1 поршень

1 набор

4 поршеня, 8 поршневых колец
4 ведущего шатуна, 8 штырей поршеня, воротник 8

ведущие шатуны 1

2 штыря поршеня

2 поршневого кольца

Воротник 2

4

Кусты и набор подшипников

3 части для одного набора

1 набор

3 кусты и подшипника

5

Набор набивкой

1 набор

полный набор для одного компрессора

Деталь

Описание

Количество

Части для ««COMP SEMI-HEERMETIC
ТИП 4G-30.1
DRWG НЕТ: AJ-13.2.6F-50.2
ХЛАДОАГЕНТ: R 404A,
MF: ГМБХ ГЕРМАНИЯ

НОСЯЩ БУША (СТОРОНА МОТОРА)
PN: 311 100-04

12

PERTS ДЛЯ КОМПРЕССОРА
НАПЕЧАТАЙТЕ 4VC-10.2Y-40P, 4 CYLANDER
REF ГЕРМАНИЯ

УСТАНОВИТЕ НАБИВКИ
P/N: 372 841-04

5

УСТАНОВИТЕ ВЕДУЩЕГО ШАТУНА ПОРШЕНЯ, L/H
P/N: 302 297-09

4

ПАЗ 1
P/N: 382 300-49

10

КЛАПАН ВСАСЫВАНИЯ ЗАПОРНЫЙ
P/N: 361 315-18

1

ПАЗ 2
P/N: 382 310-16

10

РАЗРЯДКА ЗАКРЫТАЯ КЛАПАНА
P/N: 361 315-12

1

ЗАЩИЩАЯ ЗАЗОР
P/N: 375 014-01

2

ПЛИТА КЛАПАНА ПОЛНАЯ
P/N: 304 063-02

2

PERTS ДЛЯ КОМПРЕССОРА
НАПЕЧАТАЙТЕ 4H-25.2Y-40P, 4 CYLANDER
REF ГЕРМАНИЯ

РАСШАТАННЫЙ ВАЛ
P/N: 301 007-07

1

КЛАПАН ВСАСЫВАНИЯ ЗАПОРНЫЙ
P/N: 361 313-02

2

УСТАНОВИТЕ НАБИВКИ
P/N: 372 811-06

10

STARTOR
P/N: 346 306-46

1
